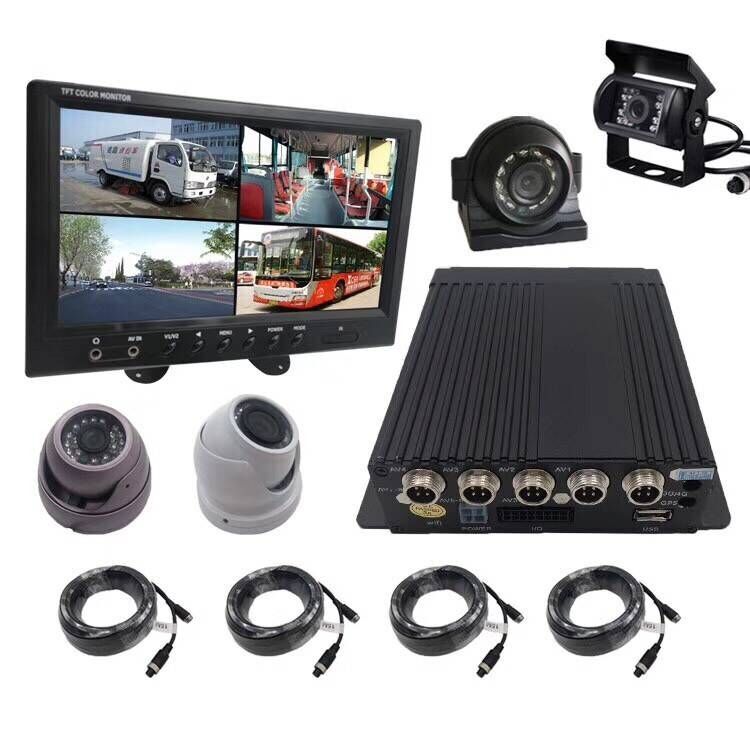

System monitorowania kamer pojazdu Ekran wysokiej rozdzielczości obrazu odwrotnego 7 - cali 9 - cali 10,1 - cali ciężarówki

Pozycja montażu: zazwyczaj znajduje się przy przedniej szybie i wewnętrznym lusterku wstecznym.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Istnieje wiele metod klasyfikacji istniejących kamer:W oparciu o liczbę soczewek CMOS w kamerze klasyfikujemy je na monokularne i binokularne według perspektywy kamery są szerokokątne i rybie oko

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

Liczba kamer w przednim widoku nie jest stała np. Tesla jest wyposażona w trzy kamery
Kamera wąskiego pola widzenia z przodem z maksymalną odległością monitorowania 250 metrów
Kamera z przodem do głównego pola widzenia z maksymalną odległością monitorowania 150 metrów
Kamera widokowego pola widzenia z maksymalną odległością monitorowania 60 metrów

Kamera skierowana do przodu jest podstawową kamerą ADAS obejmującą rozpoznawanie obiektów, oznaczenia drogowe itp. Dlatego algorytm jest złożony, a próg jest wysoki.


Kamera otoczona
Miejsce montażu: logo pojazdu z przodu i z tyłu (lub w pobliżu) oraz zestaw kamer zintegrowanych z lewym i prawym lusterkiem wstecznym
Kamera widoku otoczenia znana również jako system monitorowania obrazu panoramicznego jest wykorzystywana do identyfikacji znaków pasów parkingowych, warunków drogowych i okolicznych warunków pojazdów.Wykorzystuje obrazy z wielu kamer do splicingu, zapewniając 360 stopniowe obrazowanie pojazdu.Ze względu na potrzebę wykrywania dźwięku zewnętrznego pojazdu jest on zazwyczaj instalowany w miejscach takich jak logo pojazdu lub siatka przed pojazdem.
Schematyczny schemat systemu monitorowania obrazu widoku otoczenia
Kamera widoku przestrzennego na samochodzie Nissan Infiniti EX35 wydanym w 2007 roku
System zintegrowany z wielokamera z widokiem z przodu i widocznością 360 stopni uruchomiony przez Grupę Continental w 2019 r.
Obecnie widzenie przodem i wokół są najczęściej stosowanymi zastosowaniami kamer

3Kamera widzenia bocznego.
Pozycja montażu: po lewej i prawej stronie lusterek wstecznych lub poniżej nadwozia pojazdu
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Kamera widzenia bocznego Tesli


4Kamera z tyłu.
Pozycja montażu: zazwyczaj zainstalowany na bagażniku lub tylnej szybie przedniej
Kamera widzenia z tyłu jest wykorzystywana głównie w procesie odwrotnym w celu ułatwienia kierowcy uchwycenia obrazu z tyłu i osiągnięcia funkcji wspomagania parkowania.
Kamera z widoku tylnego pochodząca z Guangbao Technology

5Wbudowany w kamerę.
Pozycja montażu: nie ma stałej pozycji, można ją znaleźć w kierownicy nad wewnętrznym lusterkiem tylnym przy filarze A lub zintegrować z wyświetlaczem przyrządów.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Innowacyjne zastosowanie kamery w inteligentnym kokpicie
Ponadto niektórzy producenci rozszerzyli system DMS o systemy monitorowania pasażerów OMS, które mogą skutecznie zapobiegać zapominaniu dzieci z tylnego rzędu lub dzieci w samochodzie.

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
